Comprendre votre installation fibre
L'ONT reçoit la fibre et la transforme en connexion Ethernet. Le routeur, aussi appelé box, partage ensuite Internet en Wi-Fi et par câble.

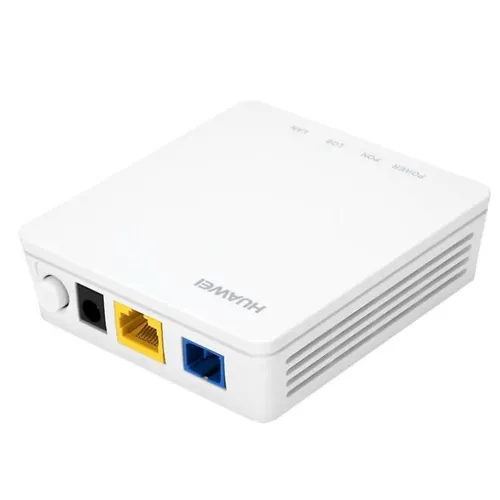

Bouton marche / arrêt
Alimentation
Port Ethernet LAN / GE
Port fibre PON / OPTICAL
Deux appareils, deux rôles
L'ONT
Il convertit le signal lumineux de la fibre en connexion Ethernet. Il ne crée pas de Wi-Fi et ne remplace pas le routeur.
Le routeur / la box
Il protège et partage la connexion vers vos appareils, en Wi-Fi ou par câble Ethernet. Son port WAN reçoit Internet depuis l'ONT.
Comment tout est branché
Suivez le trajet de la fibre jusqu'à vos appareils. Chaque flèche représente une liaison physique ou sans fil.
(PTO)
RJ45
du routeur
prises LAN
Reliez la prise optique au port PON / OPTICAL de l'ONT avec le cordon fibre.
Reliez le port LAN / GE de l'ONT au port WAN / INTERNET du routeur avec un câble Ethernet RJ45.
Branchez les alimentations de l'ONT et du routeur, allumez-les, puis attendez quelques minutes.
Ne pliez pas fortement le cordon, ne tirez pas dessus et ne regardez jamais dans son connecteur. Ne débranchez la fibre qu'en cas de nécessité.
Lire les voyants de l'ONT
Rouge ou clignotant : le signal fibre est absent.
En cas de panne
Vérifiez les alimentations et les câbles, puis redémarrez une seule fois l'ONT et le routeur. Ne réinitialisez pas les appareils avec le bouton RESET.
Les noms, l'ordre et les couleurs des voyants peuvent varier selon le modèle d'ONT. En fonctionnement normal, le voyant LOS doit généralement rester éteint.
